Hwa Chih Technology (nhãn hiệu thương mại Safe Gauge) là nhà sản xuất lớn, có trụ sở và nhà máy tại thành phố Đài Bắc - Đài Loan, chuyên thiết kế & chế tạo mảng sản phẩm liên quan đến đồng hồ áp suất, đồng hồ nhiệt độ, công tắc áp suất, cảm biến áp suất và các phụ kiện liên quan áp suất & nhiệt độ với nhiều chủng loại, mẫu mã, chức năng đáp được hầu hết các lĩnh vực thương mại, công nghiệp hiện đại ngày nay.
Với gần 30 năm kinh nghiệm & phát triển, sản phẩm đồng hồ áp suất Safe Gauge, đồng hồ chênh áp Safe Gauge & đồng hồ nhiệt độ Safe Gauge đã khẳng định được danh tiếng và chất lượng trên thế giới. Thương hiệu Safe Gauge của Hwa Chih Technology đã được cấp bằng sáng chế toàn cầu cho loại đồng hồ áp suất mặt đôi "Double-side liquid filled pressure gauge" và đồng hồ áp suất màng mặt đôi "Double-side diaphragm pressure gauge".
KHÁI NIỆM CHUNG VỀ ĐỒNG HỒ ÁP SUẤT
Đồng hồ áp suất là gì?
Đồng hồ áp suất, hay đồng hồ đo áp suất hoặc đồng hồ áp lực, là loại thiết bị đo được sử dụng để theo dõi và giám sát áp suất trong một hệ thống kín có áp lực (hệ thống đường ống, bình áp lực, bồn chứa) thường gặp ở hầu hết các dây chuyền chế biến, sản suất, vận hành giám sát của mọi lĩnh vực từ công nghiệp đến thương mại dân dụng.
Công tác đo và giám sát áp suất, cùng với việc đo nhiệt độ, là một trong những yêu cầu tối quan trọng đối với hoạt động của nhiều ứng dụng & lĩnh vực khác nhau - đặc biệt là các ứng dụng công nghiệp - vì nó cần thiết để đảm bảo chất lượng của sản phẩm, sự an toàn của hệ thống cũng như an toàn vận hành cho con người.
Đồng hồ áp suất được dùng ở đâu?
Khi thiết kế một hệ thống, một cụm thiết bị hay một dây chuyền sản suất, đồng hồ đo áp suất là thiết bị thường xuyên được sử dụng để theo dõi, giám sát & cảnh báo sớm nhằm ngăn ngừa khắc phục sự cố của hệ thống - từ đường ống (trong đó có môi chất là chất lỏng, hơi nước hoặc khí nén), các máy bơm, máy nén, quạt hút, lò hơi, thiết bị áp lực v.v - được thiết kế để hoạt động trong phạm vi áp suất cho phép nào đó. Bằng việc lắp đặt đồng hồ đo áp suất đúng cách đúng quy chuẩn, các hiện tượng như rò rỉ hay thay đổi áp suất không mong muốn có thể được theo dõi và giải quyết kịp thời tránh gây ra sự cố mất an toàn hoặc ảnh hưởng đến chất lượng sản phẩm, dịch vụ.
Đồng hồ áp suất có những loại nào?
Đồng hồ áp suất dạng cơ
Thuật ngữ đồng hồ áp suất - thông thường được hiểu là một thiết bị đo áp suất dạng cơ học (analog pressure gauge) - là một thiết bị cơ khí hoạt động độc lập, không dùng điện, giúp chuyển đổi áp suất của quá trình được phát hiện (nhờ sự giãn nở của ống Bourdon hoặc sự dịch chuyển của màng đàn hồi) thành chuyển động cơ học của kim quay trên thang đo (bao gồm vạch chia & đơn vị đo áp suất) từ đó cung cấp giá trị đọc tức thời cho người vận hành.
Membrane type Bourdon type
Cả hai loại đồng hồ áp suất ống Bourdon và đồng hồ áp suất màng đều là những thiết bị được sử dụng phổ biến để đo áp suất nhưng chúng có thiết kế riêng và hoạt động theo nguyên lý khác nhau. Do kết cấu cơ khí của mỗi loại có những điểm khác biệt nên chúng có những tính năng, công dụng và giá thành cũng rất khác nhau và do đó được lựa chọn sử dụng cho các mục đích hay môi trường làm việc cũng khác nhau.
Đồng hồ áp suất Bourdon phù hợp cho các ứng dụng có áp suất cao
Về cấu tạo, đồng hồ đo áp suất Bourdon sử dụng một ống kim loại (thường là đồng thau hoặc inox) rỗng, có dạng cong chữ C hoặc xoắn, dưới tác động của sự thay đổi áp suất (tăng hay giảm) mà ống kim loại này có xu hướng duỗi thẳng hay co lại, thông qua cơ cấu cơ khí sẽ truyền chuyển động này tới kim quay làm thay đổi giá trị đo được trên thang đo. Bộ phận cảm biến áp suất của loại đồng hồ này chính là ống Bourdon.
Đồng hồ đo áp suất màng sử dụng thành phần cảm biến là màng đàn hồi (diaphragm hay membrane), sự thay đổi về áp suất sẽ làm cho màng đàn hồi dịch chuyển cơ học, thông qua cơ cấu cơ khí kết nối giữa màng với kim quay làm thay đổi giá trị trên thang đo.
Đồng hồ áp suất điện tử
Ngoài ra, đồng hồ đo áp suất cũng có thể là tổ hợp các thành phần cảm biến áp suất/ đầu dò áp suất với bộ chuyển đổi (tín hiệu cơ học thành tín hiệu điện) tạo nên dạng đồng hồ đo áp suất kỹ thuật số (digital pressure gauge) có khả năng hiển thị giá trị đo dạng số, lưu giá trị áp suất đo được trong một khoảng thời gian nhất định.
Các loại thang đo đồng hồ áp suất
Đồng hồ áp suất bao gồm các loại thang đo đơn (một đơn vị đo) hoặc thang đo đôi (hai đơn vị đo trên cùng một mặt chia), loại thang đo chân không hoặc thang đo hỗn hợp áp suất âm cùng áp suất dương. Các thang đo áp suất thường gặp bao gồm psi/kPa | psi/kg.cm2 | cmHg/psi | inHg/kg.cm2 | Mpa/kg.cm2.
Cách lựa chọn đồng hồ áp suất đúng quy chuẩn
Đồng hồ đo áp suất kiểu ống Bourdon - thường gặp và phổ biến nhất - được sử dụng rộng rãi trong rất nhiều ngành công nghiệp và lĩnh vực khác nhau để đo áp suất bên trong hệ thống chất khí và chất lỏng, thích hợp cho các ứng dụng có áp suất tương đối ổn định, thường được dùng cho dải áp suất cao hơn so với loại đồng hồ màng.
Đồng hồ đo áp suất màng thường được dùng cho các ứng dụng có xung áp hoặc rung động. Ngoài ra, một ưu điểm quan trọng của loại đồng hồ áp này là chúng có thể làm việc được với môi chất có tính ăn mòn hóa học vì màng ngăn giúp cách ly phần tử đo khỏi chất lỏng ăn mòn cần theo dõi. Màng ngăn (màng đàn hồi) thường được cấu tạo từ thép không gỉ hoặc vật liệu phi kim bền hoặc cũng có khi là sự kết hợp giữa màng kim loại được phủ chất chống ăn mòn (PFA lined, TEFLON lined) để phù hợp với các ứng dụng vừa có tính ăn mòn vừa yêu cầu áp suất cao.
GIỚI THIỆU VỀ ĐỒNG HỒ ÁP SUẤT SAFE GAUGE ĐÀI LOAN
Phân loại đồng hồ áp suất Safe Gauge theo cấp/ thang áp lực
Đồng hồ đo áp suất dương
Đồng hồ áp suất Safe Gauge dải đo dương - là loại thiết bị đo phổ biến và thường gặp nhất. Với loại đồng hồ áp này, áp suất sẽ được đo từ giá trị 0 đến giá trị áp suất thiết kế. Giá trị áp suất đo được là áp suất cục bộ của hệ thống hoặc thiết bị tại một vị trí và thời điểm nhất định, có giá trị bằng 0 tại áp suất khí quyển.
Đồng hồ đo áp suất âm - chân không
Đồng hồ chân không Safe Gauge, được sử dụng để đo độ chân không của một quy trình hay cụm thiết bị, có thang đo từ giá trị chân không thiết kế (áp suất âm, nhỏ hơn áp suất khí quyển) đến điểm 0 trên thang đo. Giá trị áp suất chân không đo được cũng là áp suất cục bộ của hệ thống hoặc thiết bị tại một vị trí và thời điểm nhất định.

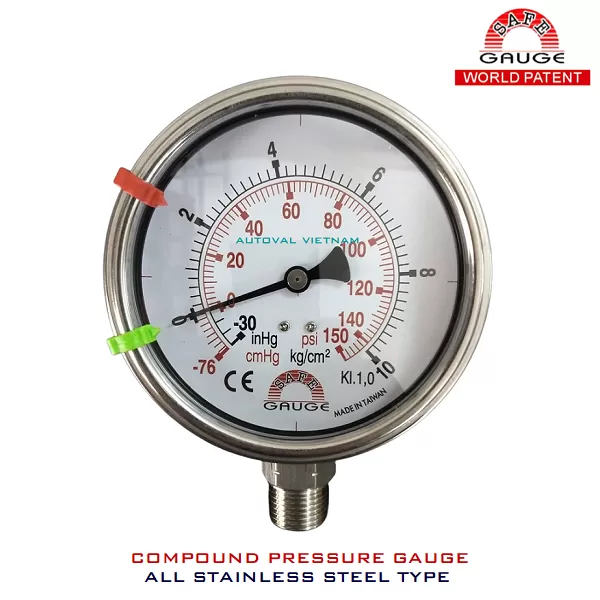

Đồng hồ đo áp suất hỗn hợp
Đồng hồ áp suất Safe Gauge dải đo hỗn hợp được kết hợp cả việc đo áp suất âm & áp suất dương trên cùng một thiết bị, hay còn được gọi là compound pressure gauge, được thiết kế thang đo có giá trị từ áp suất âm (chân không) đến áp suất dương. Nguyên lý làm việc của loại đồng hồ áp này cũng giống như các loại đồng hồ kể trên. Tại áp suất khí quyển đồng hồ hiển thị giá trị bằng 0.
Phân loại đồng hồ áp suất Safe Gauge theo kết cấu chế tạo
Đồng hồ áp suất tiếp điểm điện
Đồng hồ áp suất Safe Gauge tiếp điểm điện có cấu tạo của đồng hồ cơ và được tích hợp thêm các micro-switch (tiếp điểm điện) để giám sát và phản hồi tín hiệu áp suất trong phạm vi hoạt động cho phép (từ mức cảnh báo thấp tới mức cảnh báo cao) về tủ điều khiển.
Đồng hồ áp suất dây nối dài
Đồng hồ áp suất dây nối dài là sự kết hợp của loại đồng hồ cơ với dây dẫn áp & màng giãn nở, dùng để đo áp suất những vị trí ở cách xa nơi đặt đồng hồ hoặc điểm quan sát.
Đồng hồ áp suất khí Ni-tơ
Đồng hồ áp suất khí N2 (N2 Gaseous Gauge) dạng màng được sử dụng cho những môi trường làm việc đặc biệt, nơi mà việc loại bỏ nhiễm bẩn trong đường ống, sự ăn mòn hóa học phải được thực hiện triệt để. Với các vật liệu chế tạo từ PVDF, TEFLON đảm bảo loại đồng hồ áp suất này làm việc được với các môi chất có tính a-xít & kiềm mạnh như hydrofluoric acid, alkali. N2 gaseous (khí trơ N2 99,99%) được điền đầy sau màng đàn hồi giúp thiết bị tăng tính ổn định với môi trường xung quanh và đưa ra kết quả đo chính xác. Đồng hồ áp suất khí N2 là sự lựa chọn cho các dây chuyền sản suất lắp ráp màn hình LCD, dây chuyền sản suất linh kiện bán dẫn, trong y tế hoặc công nghệ hóa sinh & dược phẩm ...

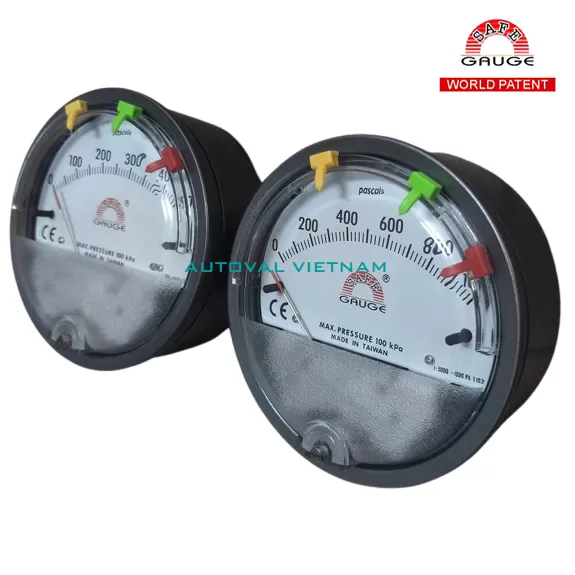

Đồng hồ đo chênh lệch áp suất
Đồng hồ chênh áp Safe Gauge hay Micro Differential Pressure Gauge, thực hiện việc đo áp suất giữa hai điểm có áp suất khác nhau, đó có thể là áp suất chênh lệch giữa hai phòng/ khối sản suất nhằm kiểm soát luồng khí lưu thông (ứng dụng trong các hệ thống HVAC & phòng sạch), đo sự chênh lệch áp suất trong đường ống trước và sau quạt gió hoặc sự chênh lệch áp suất giữa các bồn chứa...
Đồng hồ áp suất - đồng hồ áp lực là một trong những thiết bị không thể thiếu trong các nhà máy, công trình thuộc mọi lĩnh vực. Việc lựa chọn loại đồng hồ thích hợp (về dải đo, kết cấu, vật liệu chế tạo) sẽ góp phần nâng cao sự ổn định của hệ thống cũng như sự an toàn trong công tác vận hành.
