Van điều khiển là gì? Cấu tạo - Nguyên lý

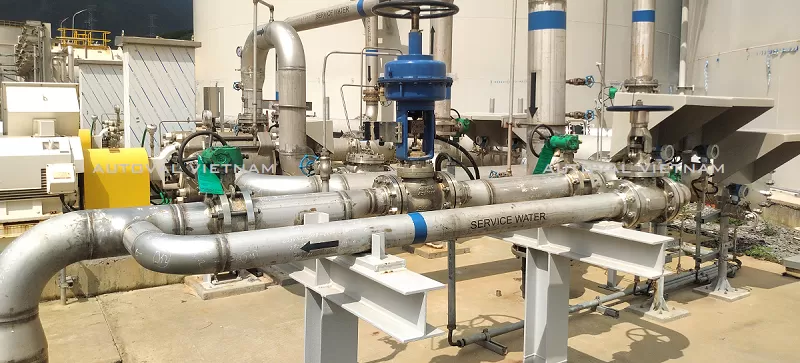

Trong các hệ thống công nghiệp như cấp nước, xử lý nước, hệ thống hơi & lò hơi, dầu gia nhiệt, hóa chất, hệ HVAC & chiller lạnh ... thì van điều khiển là thiết bị không thể thiếu. Tuy nhiên, không ít người vẫn chưa hiểu rõ van điều khiển là gì, chức năng vận hành ra sao và cách lựa chọn như thế nào cho đúng?

Bài viết này sẽ giúp bạn hiểu toàn diện từ A–Z về van điều khiển, đồng thời cung cấp góc nhìn thực tế từ các hệ thống đang sử dụng những thương hiệu sản phẩm van điều khiển điện, van điều khiển khí nén như Ginice/Korea, Automa/Korea, Tomoe/Japan – hiện được phân phối tại Autoval Việt Nam.

Van điều khiển là gì?

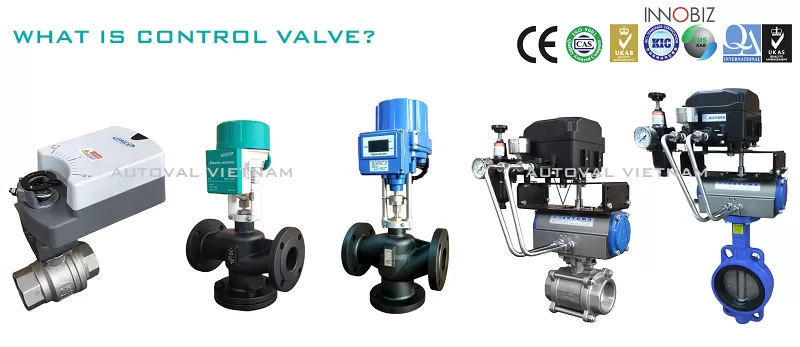

Van điều khiển là gì? Van điều khiển (control valve) là thiết bị được lắp đặt trên đường ống chất lỏng, hơi hoặc khí nhằm điều chỉnh lưu lượng, áp suất và nhiệt độ của hệ thống. Cấu tạo van điều khiển gồm thân van, bộ truyền động và bộ điều khiển tín hiệu, cho phép van điều khiển điện hoặc van điều khiển khí nén hoạt động tự động và chính xác trong hệ HVAC, hơi nóng và công nghiệp.

Van hoạt động dựa trên các nguồn tín hiệu điều khiển dạng analog (dòng điện 4-20mA, điện áp 0/2-10V hay áp suất 3-15 psig/0.2-1.0 bar) hoặc digital (HART, Profibus ...) từ hệ thống như PLC, DCS hoặc PID controller, từ đó thay đổi độ mở để kiểm soát dòng chảy.

Hiểu đơn giản: Van điều khiển là cơ cấu thực thi giúp hệ thống vận hành tự động và chính xác theo yêu cầu đã xác lập trước.

Vai trò của van điều khiển

Tại các hệ thống công nghiệp cũng như dân dụng tòa nhà mà Autoval Việt Nam đang cung cấp, van điều khiển đóng vai trò:

Kiểm soát lưu lượng nước/ hơi nước trong hệ HVAC (làm mát, sưởi, phun ẩm)
Điều chỉnh nhiệt độ trong hệ thống hơi
Kiểm soát áp suất trong hệ dầu, khí nén
Điều tiết hóa chất trong nhà máy

Van điều khiển có thể được coi là một trong những thiết bị cốt lõi của hệ thống tự động hóa công nghiệp, giúp:

Giảm chi phí nhân công
Tăng độ chính xác
Tăng tính ổn định và đồng nhất
Tiết kiệm năng lượng
Tăng tuổi thọ hệ thống

Cấu tạo của van điều khiển

Một van điều khiển tiêu chuẩn thường gồm 3 thành phần chính:

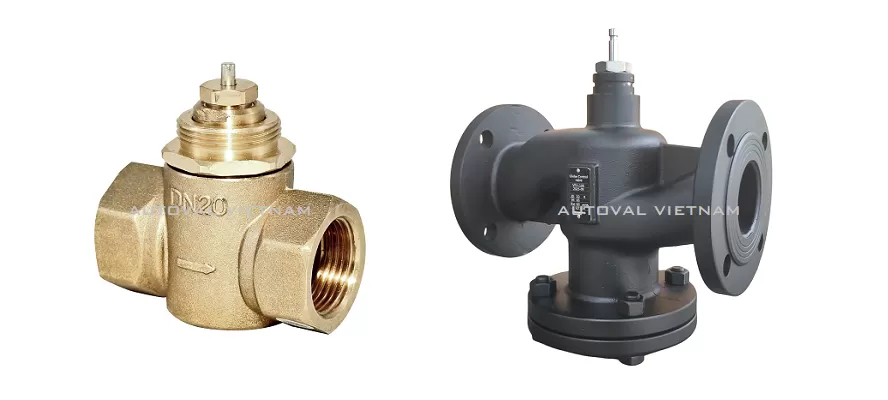

1. Thân van (valve body)

Là thành phần tiếp xúc trực tiếp với môi chất, chịu tác động của sự ăn mòn, mài mòn hoặc nhiệt độ khắc nghiệt.

Thường có các thiết kế phổ biến như:

Van cầu (globe valve) - điều khiển chính xác, độ tuyến tính cao
Van bi (ball valve) - linh hoạt, đa dạng về vật liệu, kiểu kết nối
Van bướm (butterfly valve) - gọn nhẹ, kinh tế
Van màng (diaphragm valve) - đặc biệt phù hợp với hóa chất

Ví dụ thực tế:

Van cầu 2 ngả điều khiển khí nén
Van cầu 3 ngả điều khiển điện
Van bi điện tuyến tính
Van bướm điều khiển khí nén
Van màng điều khiển khí nén

Vật liệu chế tạo thân van phổ biến:

Gang dẻo FCD, ASTM A536
Thép carbon ASTM A216 WCB, SCPH2
Thép không gỉ SS304, SS316
Vật liệu plastic CPVC, PP, PVDF

2. Bộ truyền động (actuator)

Đây là phần tạo chuyển động cho van, bộ truyền động có thể hoạt động bằng khí nén, thủy lực hoặc điện để sinh ra mô-men xoắn (N-m) hoặc lực đẩy (N) giúp đóng hoặc mở van theo tín hiệu điều khiển.

Các loại bộ truyền động phổ biến thường gặp:

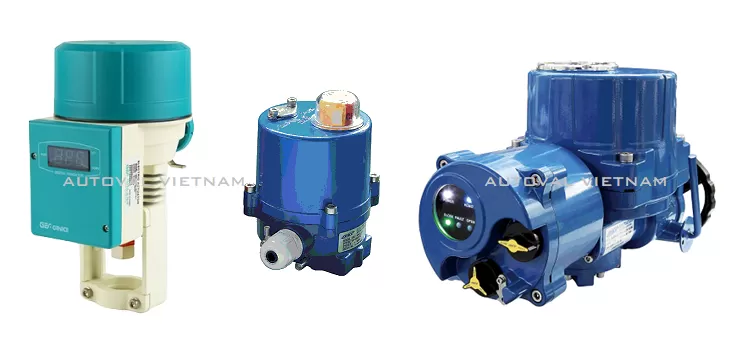

Bộ truyền động điện

Dùng điện áp xoay chiều hoặc một chiều (motor điện kết hợp cơ cấu bánh răng truyền động) tạo nên chuyển động kiểu góc quay 0-90o/180o/270o hoặc tịnh tiến phù hợp với các thiết kế thân van khác nhau.

Ưu điểm của van điều khiển dùng bộ truyền động điện

dễ thi công lắp đặt
phổ biến trong HVAC

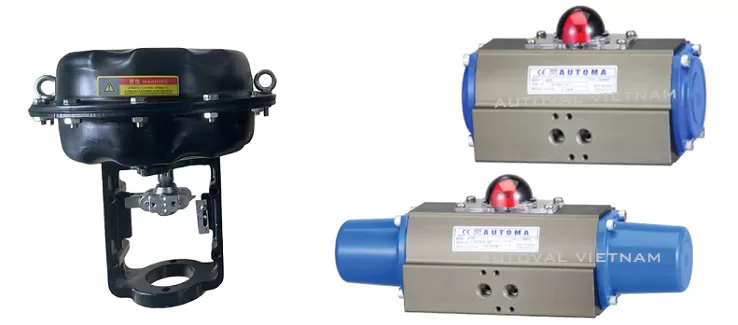

Bộ truyền động khí nén

Cũng có các tính năng tương tự như loại dùng điện nhưng thay vì cấp điện nguồn thì bộ tác động loại này sử dụng khí nén để hoạt động.

Ưu điểm của van điều khiển dùng bộ truyền động khí nén

Tốc độ đáp ứng nhanh
Độ bền cao

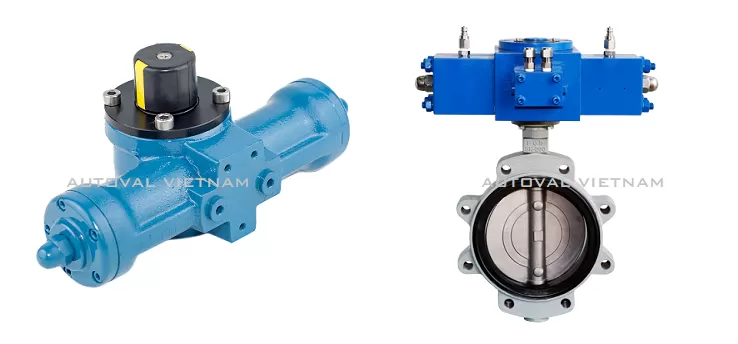

Bộ truyền động thủy lực

Sử dụng chất lỏng áp cao tạo ra mô-mem xoắn hoặc lực đẩy lớn, phù hợp cho các ứng dụng heavy-duty như lĩnh vực dầu khí, hóa dầu, nhà máy điện...

* Ưu điểm của van điều khiển dùng bộ truyền động thủy lực

tốc độ đáp ứng nhanh giống như van điều khiển khí nén
điều khiển chính xác do tính chất không chịu nén của dầu thủy lực

3. Bộ điều khiển vị trí van (positioner)

Hay cũng có thể gọi bộ định vị tuyến tính dùng cho van điều khiển, nhận tín hiệu điều khiển để điều chỉnh chính xác độ mở của van theo yêu cầu của chu trình.

Thường gặp các loại bộ điều khiển vị trí van như sau:

E/P Positioner (electro-pneumatic positioner)

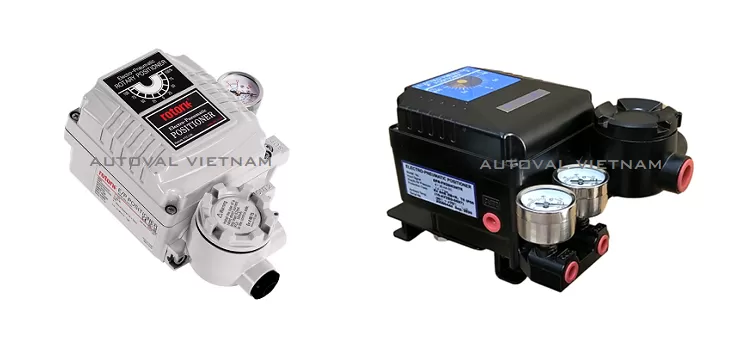

Hình minh họa E/P Positioner

Như tên gọi, loại điện-khí sử dụng tín hiệu điện (dòng 4-20mA) qua đó cung cấp khí nén tới bộ truyền động khí nén của van một cách tỉ lệ với tín hiệu điều khiển nhằm đảm bảo độ mở của van ở vị trí mong muốn.

Model thường gặp
- ...

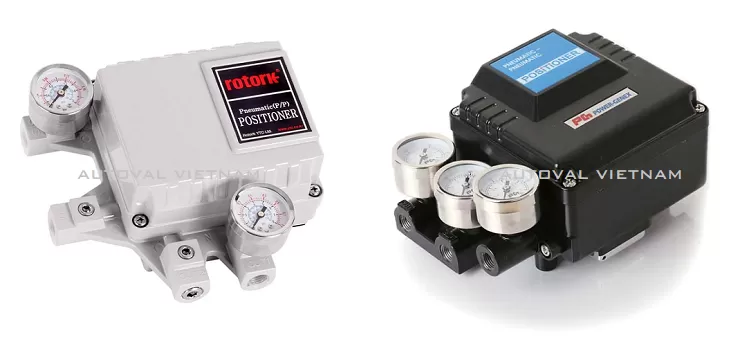

P/P Positioner (pneumatic-pneumatic positioner)

Hình minh họa P/P Positioner

Thay vì dùng tín hiệu điện thì bộ điều khiển vị trí kiểu khí-khí sử dụng tín hiệu khí nén đầu vào, thông thường trong dải 3~15 psig. Phù hợp với những hệ thống không sử dụng điện, và đặc biệt phù hợp với những nơi đã có sẵn vòng lặp điều khiển khí nén.

Model thường gặp
...

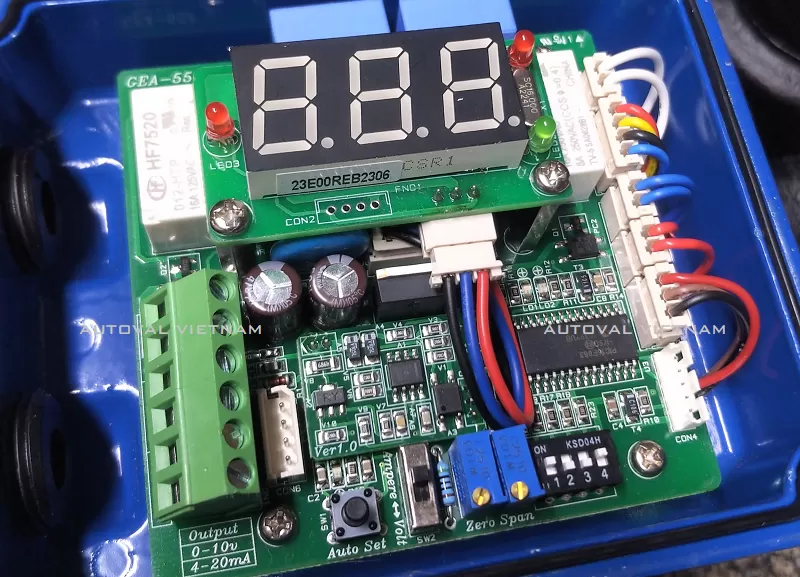

Proportional Control Unit (PCU)

Dùng trong van điều khiển điện, đây là bộ phận phản hồi tuyến tính để điều chỉnh độ mở cho van, hoạt động với các loại điện áp xoay chiều 24/ 220/ 380/ 440VAC hoặc một chiều 12/ 24VDC.

Hình minh họa PCU

Nguyên lý hoạt động của van điều khiển

Van điều khiển hoạt động theo trình tự chung như sau:

Bộ điều khiển (PLC/PID controller) gửi tín hiệu
Positioner nhận tín hiệu
Actuator chuyển tín hiệu thành chuyển động
Van thay đổi độ mở
Lưu lượng được điều chỉnh

Ví dụ thực tế:

Hệ HVAC: van mở để tăng nước lạnh hoặc nước nóng → giảm nhiệt (làm mát) hoặc tăng nhiệt (sưởi ấm)
Hệ thống hơi công nghiệp: van đóng hoặc mở để điều tiết lưu lượng hơi, qua đó điều khiển nhiệt độ, áp suất
Van điều khiển có thể là loại tuyến tính (modulating) có độ mở tỉ lệ với tín hiệu vào hoặc on-off chỉ đóng hay mở

Phân loại van điều khiển

Phân loại theo dạng điều khiển

Van điều khiển tuyến tính

Điều chỉnh liên tục, bám sát set-point
Độ chính xác cao, tuyến tính
Phù hợp với các ứng dựng đòi hỏi độ ổn định

Van điều khiển on/off

Chỉ đóng hoặc mở đơn thuần
Giá rẻ hơn

Phân loại theo kết cấu van

Van cầu điều khiển (globe valve)

Chính xác nhất, độ tuyến tính cao
Dùng để điều khiển nhiệt độ

Van bi điều khiển (ball valve)

Đóng mở nhanh
Độ kín cao

Van bướm điều khiển (butterfly valve)

Kinh tế, chi phí lắp đặt rẻ
Phù hợp hệ đường ống lớn

Phân loại theo kiểu bộ truyền động

Van điều khiển điện

Dễ sử dụng & lắp đặt
Không cần hệ thống khí nén
Phổ biến trong tòa nhà, hệ HVAC & chiller nhà máy

Van điều khiển khí nén

Thời gian đáp ứng nhanh
Vận hành bền bỉ, tin cậy
Phù hợp nhà máy lớn có hệ thống khí nén trung tâm

Ưu và nhược điểm của van điều khiển

Ưu điểm

Điều khiển chính xác
Tự động hóa cao
Giảm chi phí vận hành
Tăng hiệu suất làm việc

Nhược điểm

Giá đầu tư ban đầu cao hơn van vận hành tay
Cần bảo trì bảo dưỡng định kỳ
Yêu cầu kỹ thuật vận hành

Ứng dụng thực tế của van điều khiển

Dựa trên các dự án thực tế :

Van điều khiển trong hệ HVAC

Điều chỉnh nước lạnh chiller
Điều tiết lưu lượng qua AHU, FCU

Van điều khiển trong ngành cấp nước/ xử lý nước

Kiểm soát lưu lượng nước
Điều chỉnh lượng hóa chất

Van điều khiển trong ngành hơi - nhiệt

Điều chỉnh nhiệt độ
Kiểm soát áp suất

Van điều khiển trong lĩnh vực dầu khí - hóa chất

Kiểm soát dòng chảy áp cao
Kiểm soát lưu lượng hóa chất

Cách lựa chọn van điều khiển đúng kỹ thuật

Đây là phần quan trọng, liên quan trực tiếp đến sự ổn định, chính xác trong vận hành nhằm đảm bảo hệ thống, công trình hay nhà máy đạt được các yêu cầu về thông số làm việc, chất lượng sản phẩm đúng thiết kế.

Liên quan đến môi chất

Nước → van bướm
Hơi → van cầu
Hóa chất → van màng

Liên quan áp suất - nhiệt độ làm việc

Chọn van phù hợp với cấp áp lực:

Theo chuẩn JIS: 10K, 20K, 40K ...
Theo chuẩn DIN: PN10, PN25, PN40 ...
Theo chuẩn ANSI: #150, #300, #600 ...

Chọn vật liệu van phù hợp với nhiệt độ:

Nhiệt độ cao: thép hợp kim (593oC) hoặc vật liệu ceramic (800oC)
Nhiệt độ thấp: thép không gỉ CF8M (316) hoặc CF3M (316L) có thể chịu được nhiệt độ âm sâu đến -196oC

Chọn kích thước van

Van kết nối ren:

Thường gặp ở dải kích thước nhỏ, thông dụng DN15 ~ DN50 (1/2" ~ 2")

Van kết nối bích:

Phù hợp cả kích thước nhỏ đến lớn, DN15 ~ DN1000+ (1/2" ~ 40")

Kiểu điều khiển

Lựa chọn van tuyến tính hay on/off được quyết định dựa trên yêu cầu của chu trình hoặc ứng dụng cụ thể nào đó.

Nguồn cấp động lực

Tùy thuộc vào tính chất, sự sẵn có của nguồn điện hay khí nén, hoặc những khu vực yêu cầu khắt khe về phòng chống cháy nổ.

Những sai lầm phổ biến khi chọn van điều khiển

Đây là lý do nhiều hệ thống bị lỗi vận hành:

Chọn sai loại kết cấu van
Không tính đúng hệ số lưu lượng Cv/Kv
Không kiểm tra nhiệt độ vận hành thực tế
Chọn bộ truyền động yếu hơn yêu cầu

Bảo trì van điều khiển

Kiểm tra actuator định kỳ
Vệ sinh thân van
Kiểm tra tín hiệu, nguồn điện hoặc khí nén
Bôi trơn cơ cấu truyền động

Xu hướng van điều khiển hiện nay

Tích hợp IoT
Điều khiển thông minh
Kết nối SCADA
Tối ưu năng lượng

Đây cũng là hướng phát triển của các hãng chuyên về van điều khiển như Ginice, Automa…

Lời kết

Van điều khiển là thiết bị cốt lõi trong hệ thống tự động hóa. Việc hiểu đúng và chọn đúng sẽ giúp:

Tăng hiệu suất
Giảm chi phí
Đảm bảo an toàn

Nếu bạn đang tìm giải pháp thực tế, bạn có thể tham khảo các dòng van điện, van khí nén từ Autoval Việt Nam – đơn vị đã có hơn 15 năm kinh nghiệm trong ngành.
