Bộ định vị van tuyến tính, tên tiếng Anh "electro-pneumatic positioner" hay "E/P positioner", là thiết bị dùng để thiết lập vị trí mong muốn của van điều khiển bằng cách tăng hoặc giảm lưu lượng dòng khí nén cấp đến bộ tác động.
Bộ định vị van tuyến tính hoạt động dựa trên sự phản hồi cơ khí trực tiếp từ trục van - NAMUR shaft (dùng cho dòng van điều khiển đóng-mở kiểu xoay góc) hoặc ty van - NAMUR lever (cho dòng van điều khiển đóng-mở kiểu tịnh tiến) so với tín hiệu điều khiển từ controller để thay đổi vị trí van tương ứng một cách chính xác.
VÌ SAO LỰA CHỌN BỘ ĐỊNH VỊ VAN
Điều khiển chính xác hơn: do đặc tính thiết kế của cơ cấu phản hồi NAMUR shaft/lever, bộ định vị van biết vị trí chính xác của van do đó cung cấp khả năng điều khiển chính xác hơn mức có thể đạt được bằng chính bộ truyền động đơn thuần.
Điều khiển nhanh hơn: bộ định vị giúp van điều khiển phản ứng nhanh hơn với những thay đổi của thông số quá trình, giảm tối thiểu thời gian hệ thống hiệu chỉnh ngưỡng trên hoặc dưới điểm cài đặt.
Van làm việc ổn định: sự thay đổi áp-suất-qua-van (chênh áp trước và sau van) có thể dẫn đến sự mất ổn định trong vòng lặp điều khiển. Bộ định vị khi đó sẽ là một giải pháp giúp ổn định vị trí van.
Linh hoạt cấu hình và chức năng: bộ định vị cho phép người dùng lắp đặt bộ điều khiển và van điều khiển ở các khoảng cách xa phù hợp.

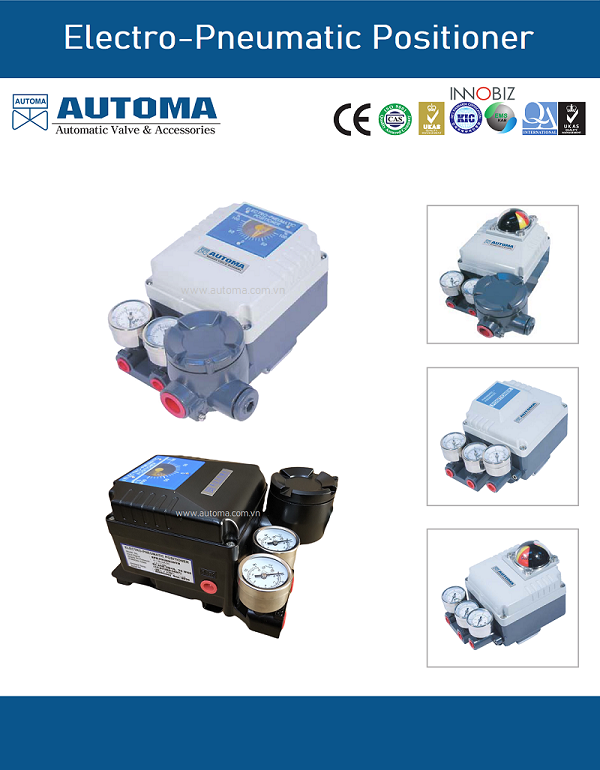

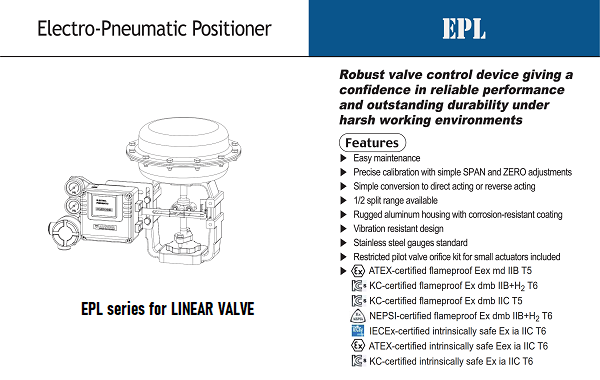

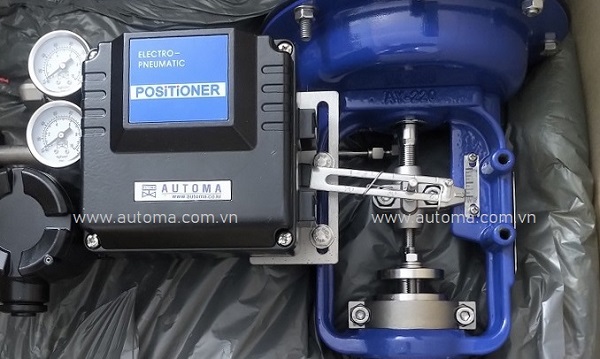

Bộ định vị van tuyến tính AUTOMA series EPL dùng cho dòng van đóng-mở kiểu tịnh tiến như van cầu tuyến tính khí nén, van màng tuyến tính khí nén ...

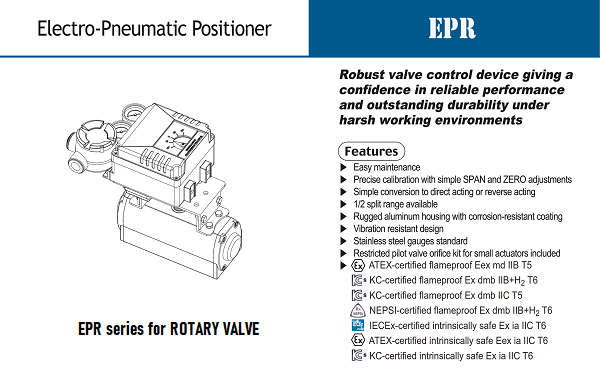

Bộ định vị tuyến tính AUTOMA series EPR dùng cho dòng van đóng-mở kiểu xoay góc như van bi tuyến tính khí nén, van bướm tuyến tính khí nén ...
NGUYÊN LÝ LÀM VIỆC

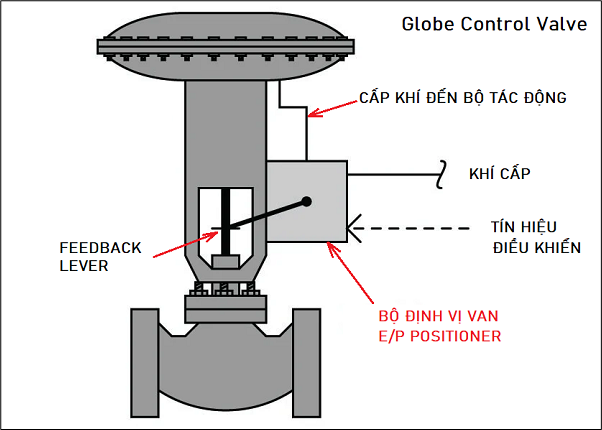

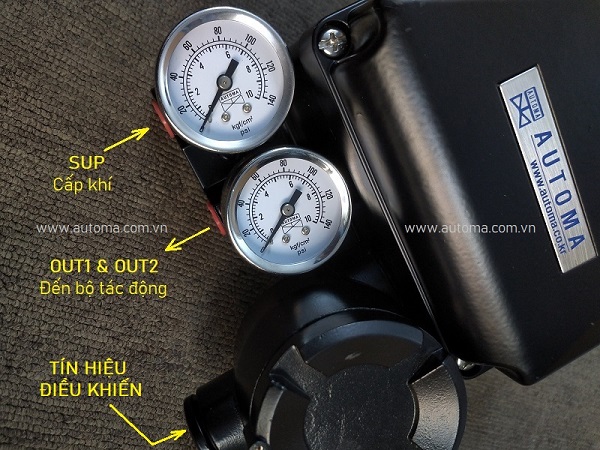

Như tên gọi, bộ định vị van E/P positioner AUTOMA chuyển đổi tín hiệu điều khiển điện thành lưu lượng khí nén tương ứng cấp cho bộ tác động, làm việc dựa trên sự kết hợp giữa điện (tín hiệu) và khí (phần động lực).
HIỆU CHUẨN BỘ ĐỊNH VỊ VAN TUYẾN TÍNH KHÍ NÉN - ZERO & SPAN CALIBRATION
Van điều khiển tuyến tính khí nén làm việc với dải tín hiệu điều khiển 4-20mA DC tương ứng với độ mở 0~100% của van. Việc hiệu chuẩn van được thực hiện trước khi nhà chế tạo đóng gói xuất xưởng. Tuy nhiên, việc hiệu chuẩn van vẫn cần thực hiện lại sau mỗi lần sửa chữa, bảo dưỡng.

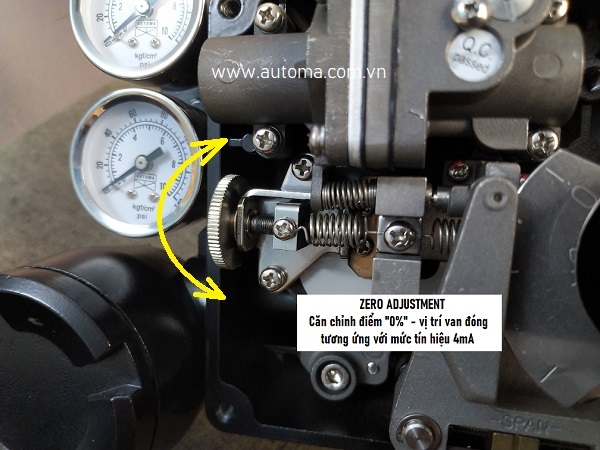

HIỆU CHUẨN ĐIỂM 0% - ZERO ADJUSTMENT
Cấp khí nén đến van
Cấp tín hiệu điều khiển mức 4mA
Quay cơ cấu bánh răng & lò xo tiến - lùi nhằm đảm bảo van trở về trạng thái đóng hoàn toàn

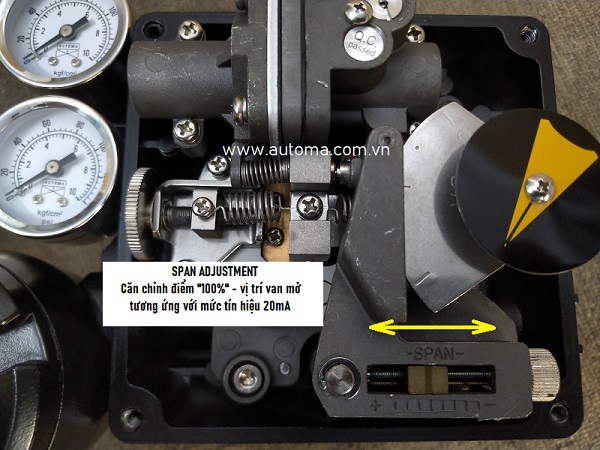

HIỆU CHUẨN ĐIỂM 100% - SPAN ADJUSTMENT
Cấp khí nén đến van
Cấp tín hiệu điều khiển mức 20mA
Quay cơ cấu bánh răng & trục vít tăng - giảm nhằm đảm bảo van về trở về trạng thái mở hoàn toàn
Quá trình hiệu chuẩn sẽ được thực hiện lặp đi lặp lại các bước trên cho đến khi van đạt được các vị trí đóng kín 0% và mở hoàn toàn 100% tương ứng với các mức tín hiệu cài đặt 4mA & 20mA.
