VAN ĐIỀU KHIỂN NHIỆT ĐỘ GDCA GINICE HÀN QUỐC - HƯỚNG TỚI SỰ ỔN ĐỊNH VÀ CHÍNH XÁC

Ngày nay, van điều khiển nhiệt độ nói chung đã và đang được sử dụng rộng rãi trong rất nhiều lĩnh vực, từ dân dụng đô thị cho đến công nghiệp sản xuất, trong đó có thể kể đến các hệ thống sấy, sưởi, làm lạnh, gia nhiệt v.v...

Cụ thể, van điều khiển nhiệt độ đóng vai trò quan trọng đối với các hệ thống điều khiển quy trình tự động trong các ngành công nghiệp như hóa chất, dầu khí, nhà máy điện, thực phẩm, điện tử ... và các ngành công nghiệp phụ trợ khác.

Tính năng nổi bật của van điều khiển nhiệt độ GDCA:

- tích hợp bộ điều khiển & xử lý tín hiệu trên van

- tín hiệu đầu vào đa dạng PT100 hoặc 4~20mA

- tín hiệu phản hồi 4~20mA & hiển thị số 0~100%

- relay cấp điện mạch ngoài 5A/220VAC

- relay điều khiển bơm tuần hoàn 5A/220VAC

NGUYÊN LÝ LÀM VIỆC

Bằng cách kiểm soát và điều tiết lưu lượng môi chất (upstream) nhằm đạt được tham số nhiệt độ cài đặt mong muốn cho mỗi chu trình/ hệ thống phía sau (downstream) với độ tuyến tính cao, ổn định, chính xác.

Van điều khiển nhiệt độ GDCA được sử dụng cho các ứng dụng và môi chất khác nhau:

- nước lạnh chiller hệ thống HVAC

- nước nóng áp suất thấp hệ thống sưởi

- nước nóng áp suất cao hệ thống gia nhiệt

- nước muối tải nhiệt hệ thống lạnh

- dầu nóng gia nhiệt

- hơi nước

CẤU TẠO

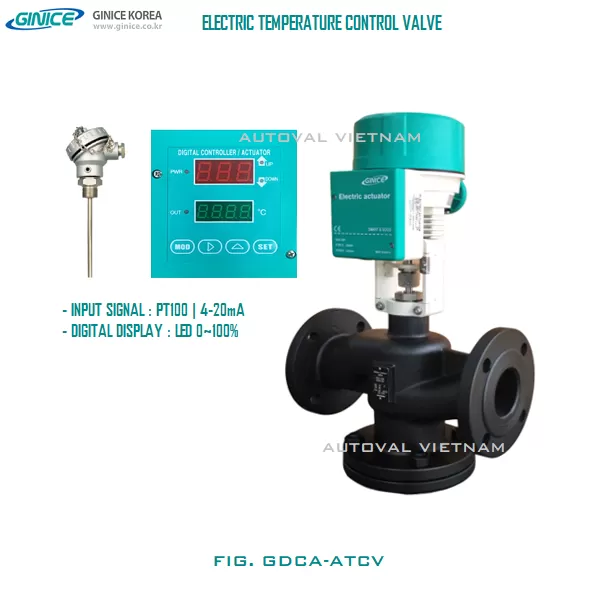

Van điều khiển nhiệt độ GDCA Ginice Hàn Quốc là sự kết hợp giữa van điều khiển ATCV với bộ truyền động điện GDCA tuyến tính có tích hợp bộ xử lý & hiển thị kỹ thuật số.

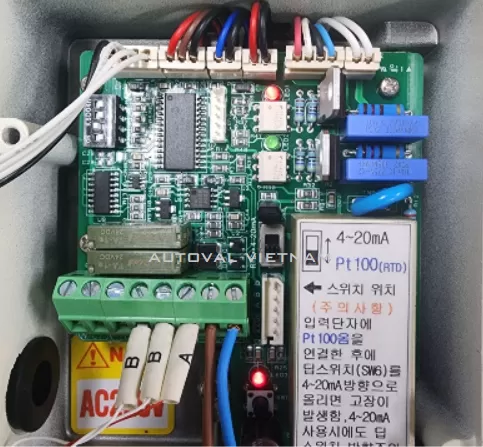

Bộ truyền động điện & xử lý tín hiệu

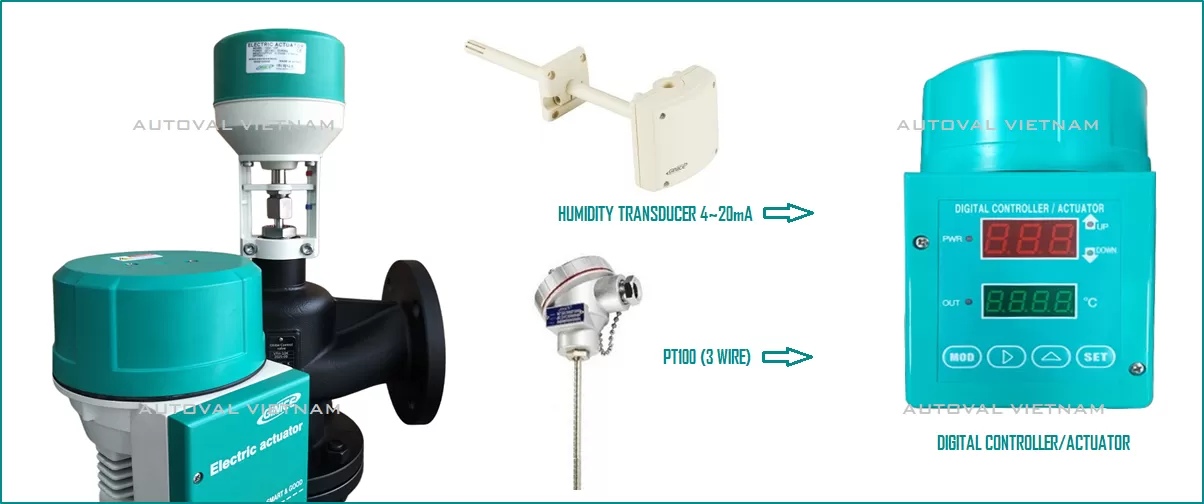

* Tín hiệu đầu vào:

- cảm biến nhiệt điện trở PT100

- cảm biến nhiệt ẩm 4~20mA

- tín hiệu điều khiển 4~20mA từ PLC/ Controller

* Tùy chỉnh chức năng trên van điều khiển nhiệt độ GDCA:

- chế độ làm việc thuận/ nghịch

- chế độ làm việc 2 ngả

- chế độ làm việc 3 ngả

- chức năng auto-calib tự động hiệu chỉnh

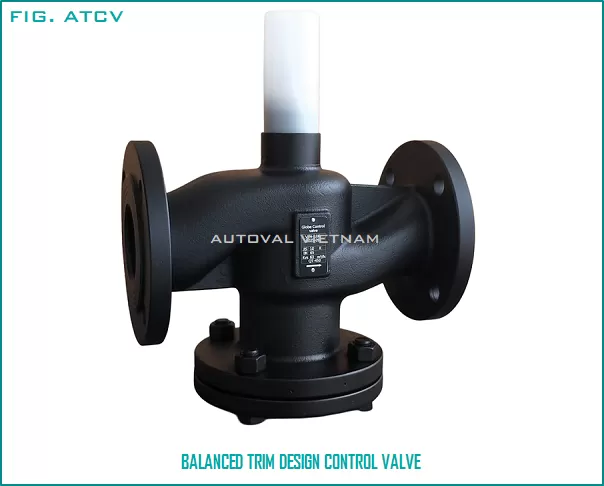

Van điều khiển ATCV | Balanced Trim Type

- thiết kế cân bằng tối ưu khả năng vận hành

- phân bố đều tải trên bộ truyền động trong hành trình van

- nâng cao hiệu suất điều khiển

- nâng cao độ tin cậy

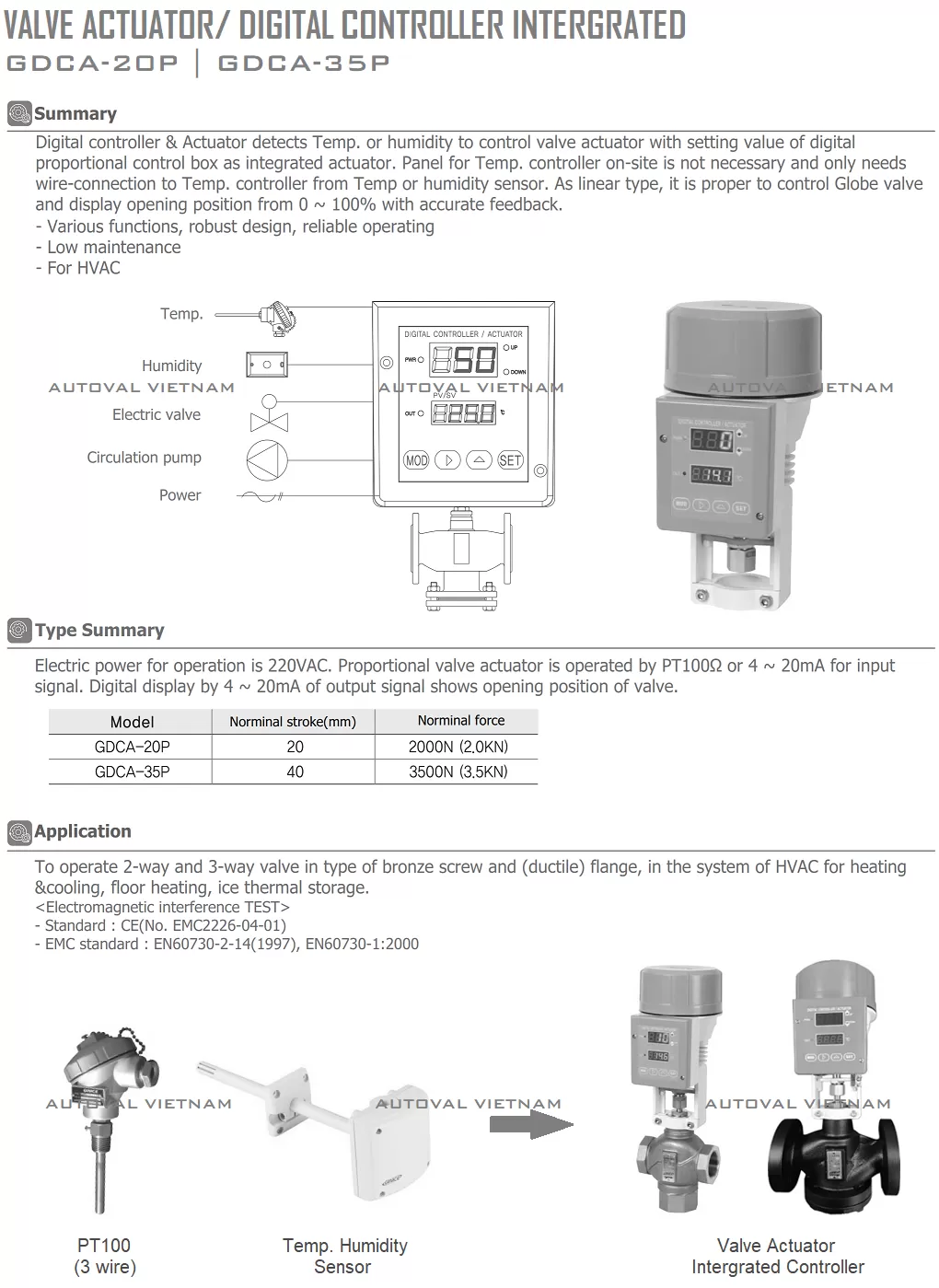

THÔNG SỐ KỸ THUẬT

ỨNG DỤNG

Van điều khiển nhiệt độ trong hệ thống HVAC

Nhiệt độ và độ ẩm là hai chỉ số quan trọng giúp duy trì môi trường làm việc, sản xuất ở điều kiện cho phép cần thiết. Khi đó, van điều khiển nhiệt độ sẽ điều tiết lưu lượng nước nóng (sưởi ấm) hoặc nước lạnh (làm mát) tới các cụm AHU/ FCU. Đồng thời, sử dụng van cửa gió ngoài hoặc phun ẩm bổ sung sẽ có được môi trường tiện nghi đạt tiêu chuẩn theo từng lĩnh vực cụ thể.

- điều khiển đường nước lạnh chu trình cooling

- điều khiển đường nước nóng chu trình heating

- điều khiển phun ẩm humidifying

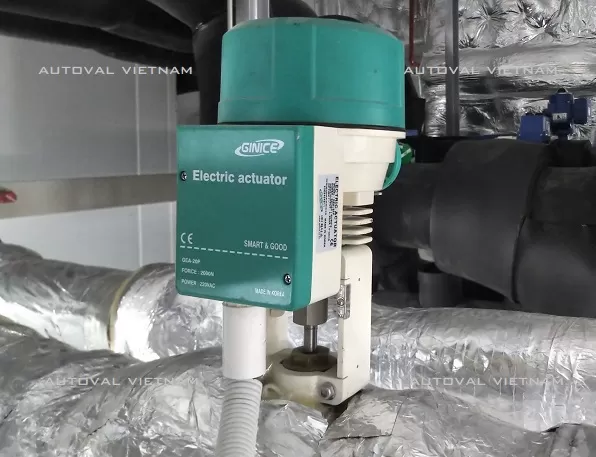

Van điều khiển nhiệt độ trên đường nước nóng HVAC

Van điều khiển nhiệt độ trong sản suất công nghiệp

- trên đường ống hơi nước thiết bị trao đổi nhiệt

- trên đường ống dầu nóng gia nhiệt

- đường nước tải nhiệt hệ thống làm lạnh

Van điều khiển nhiệt độ Ginice weatherproof IP67
